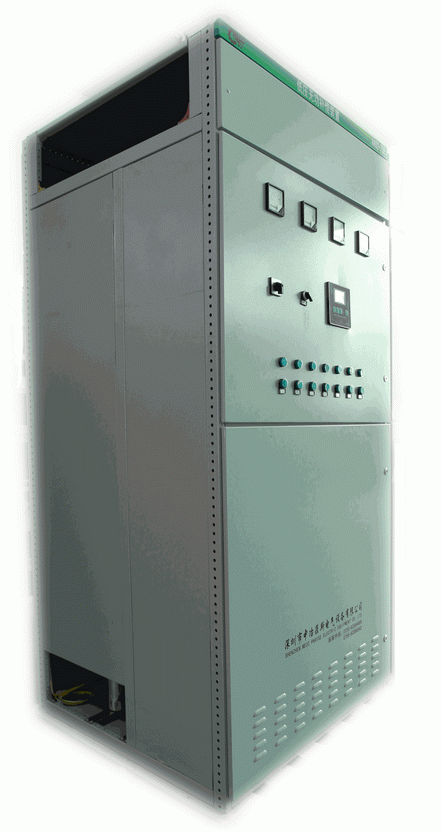

LPAC\LPFC系列低壓無功功率自動補償裝置
概述 我公司開發生產的低壓無功功率自動補償裝置設計合理，工藝先進，適用于工礦企業、車間及商場、賓館、居民小區等變（配）電系統中，作為配電網絡的集中補償用，減少配電系統和變壓器的損耗，提高功率因數，增加供電能力，并可提高電網的供電質量。 產品配置及特點 選擇智能型無功補償控制器，投切方式為循環投切或編碼投切； 交流進線采用合資企業（或進口）的刀熔開關作為進線隔離兼作裝置的短路保護； 進線配置電流互感器及避雷器監視裝置的工作電流及吸收侵入裝置的操作過電壓； 根據需要設置多組投切支路電容器，電容器采用韓國三和電容及其它進口或國產優質的全膜結構的自愈式電容器，電容器串接熔斷器作為短路保護； 根據國內低壓電網的現狀，通常要在電容器支路上串接6%（或12%）電抗率的電容器，以抑制5次及以上的諧波，并限制涌流； LPAC是指用于投切電器為交流接觸器補償裝置的型號，其中：電容支路沒有串接電抗器者，投切電容器需用專用的接觸器，而電容器支路串有電抗器者，則可選用優質的普通交流接觸器； LPFC是指首選動態復合開關作為投切電器的補償裝置的型號，動態復合開關是由反并聯的晶閘管開關及保持繼電器構成，它即具有接觸器的接通損耗小的優點，同時具備投切無涌流的晶閘管模塊的優點。它比晶閘管模塊的優勢在于，晶閘管導通過程中，由于正向壓降的存在，損耗較大，故而晶閘管模塊本身必須有足夠的散熱措施，同時晶閘管模塊導通時，每個周波均有兩個電壓過零點附近的電壓低于晶閘管導通電壓導致晶閘管短暫不導通，從而產生諧波。顯然動態復合開關投切在通常場合使用將優于接觸器投切或晶閘管模塊投切； LPFC亦可選用晶閘管模塊作為投切電器，在安裝散熱器及模塊風扇且柜體內亦裝有散熱風扇增加通風的同時，采用較高額定電壓等級的電容器，即可克服上述晶閘管開關的缺點； LPFC無論是動態復合開關投切方案還是晶閘管模塊投切方案，不僅可以實現三相共補，還可設置部分分相補償電容器，以改善三相不平衡的低壓供電系統。 使用條件 額定電壓：0.23kv、0.4kv、0.69kv 環境溫度：-20℃～+40℃ 海拔高度：不超過1000米（1000米以上需要擴容） 相對濕度：≤95% (在25℃時) 安裝地點：無劇烈振動、無腐蝕性氣體和無導電塵埃場所。供電網電壓質量符合國家標準，無強烈諧波。 參照和執行標準 IEC 60831-1-am1 ed2.0 額定電壓1kV及以下交流系統用自愈式并聯電力電容器 GB/T 12747.1-2004 標稱電壓1 kV及以下交流電力系統用自愈式并聯電容器 GB 50227-2008 并聯電容器裝置設計規范 JB/T 7113-1993 低壓并聯電容器裝置 主要技術性能 裝置可在1.1倍的額定電壓下長期運行，但運行電壓不應超過1.1倍額定電壓。 裝置能在方均根值不超過1.3倍該裝置的額定頻率，額定正弦電壓和無過渡狀態時所產生電流下連續運行。 裝置的額定電流由電容器的額定容量與額定電壓計算確定。 外殼防護等級：戶內（IP2x至IP4x）；戶外（最高至IP41） 耐壓：2500V工頻對地電壓，持續1分鐘，不擊穿，不閃絡。 絕緣：500伏兆歐表（100兆歐量程）檢查各相對地的絕緣電阻應不小于1兆歐，潮濕情況下不小于0.5兆歐。 噪聲：低于45dB 關鍵字：LPAC LPFC 低壓 無功功率 自動 補償 接觸器 復合開關 晶閘管 分相補償
|
|
