APF系列有源濾波器 概述 APF系列有源濾波器，采用全進口的在諧波治理行業處于世界領先行列的韓國PQTech的有源濾波器。PQTech憑著其在電力電子器件及控制技術和高超、精細的生產工藝，成為了國際上頂尖的有源濾波行業的領軍企業?，F(xiàn)在我司代理的是韓國PQTech公司的第三代的APF有源濾波器，凝結其過往的豐富的濾波經驗，第3代APF有源濾波器的性能及穩定性更卓越，其控制技術更精細，其人機界面的內容也更為豐富。同時，韓國PQTech公司可接受用戶的特殊要求，進行特殊尺寸及外形的設計。 該有源濾波器，采用DSP數字處理芯片，通過快速DQ變換分析電網的電壓和電流的諧波分量及電流各分量的相角，最快響應周期為1.5周波，快于同類的有源濾波器。APF帶有直流儲能電容，并通過三個（或四個）IGBT橋，通過SVPWM矢量控制技術（具有更高的直流電壓利用率，及更小的諧波輸出電流）的有源逆變產生三相電壓，這個電壓與電網的電壓加在電感的兩端，就產生一個與電網諧波電流相位相反的電流注入電網，以此消除電網諧波電流。 APF檢測柜內多個主要元器件的溫度，并提供過溫保護。對IGBT的過流提供靈敏的預保護，并在保護封鎖后的幾個周波后，再次投入運行，以充分利用APF的濾波能力。 APF標準配備了交流側的濾波電容及電抗，將IGBT的高頻電壓諧波濾除，使得電網的電流干凈效果更好。 APF在濾除諧波的同時，在輸出能力有富余的情況下，可以進行容性或感性的無功補償及三相電流不平衡的校正。 第三代APF，可以取樣兩路低壓變壓器的輸出電壓及電流，并可以根據其數值，同時支持兩路變壓器并聯運行時，對兩路的諧波電流進行同時濾波。 對于用戶只存在電流畸變嚴重，頻譜帶寬，而基波相移較輕的場合，建議單獨使用。 但對于用戶既存在基波相移和電流畸變都存在的場合建議與LFPC共同使用?？捎?a href="lfpc.htm" class="red">LFPC吸收具有較大幅值的多個低次諧波分量，同時用APF動態抵消剩余的高次諧波。這樣設計減小了APF的輸出電流，故可選擇較小額定輸出電流的型號，可在大幅度的提高電網質量的前提下，大幅度地節省了經費。 執行標準 IEEE 519電力系統中的諧波控制推薦實施和要求 IEC 61642受諧波影響的工業交流電網、過濾器和并聯電容器的應用 IEC 61000-2-4電磁兼容(EMC).第2部分：環境—第4分部分 GB 7251-97低壓成套開關設備和控制設備 GB/T 16935.1-1997低壓系統內設備的絕緣配合第一部分：原理、要求和試驗 GB 14048.3-93低壓開關設備和控制設備 低壓開關、隔離器、隔離開關及熔斷器組合電器 GB/T 3859.1-93半導體變流器基本要求的規定 GB 50052-95供配電系統設計規范 GB 50054-95低壓配電設計規范 GB/T 12325-2003電能質量 供電電壓允許偏差 GB 12326-2000電能質量 電壓波動和閃變 GB/T 14549-93電能質量 公用電網諧波 GB/T 15945-1995電能質量 電力系統頻率允許偏差 裝置的使用條件和主要技術性能

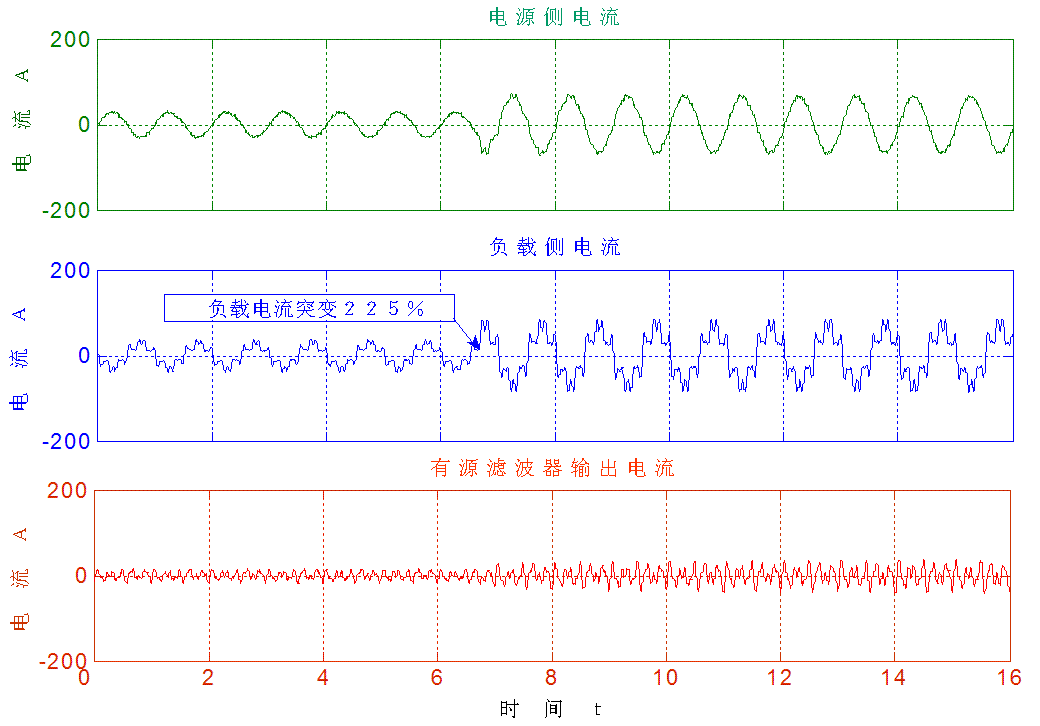

最多可四機并聯穩定高效運行的經驗。共用一個人機監控進行設置，自動平衡分配輸出電流。 具有補償能力，可補償從0.6的感性無功功率至0.6的容性無功功率 反應速度

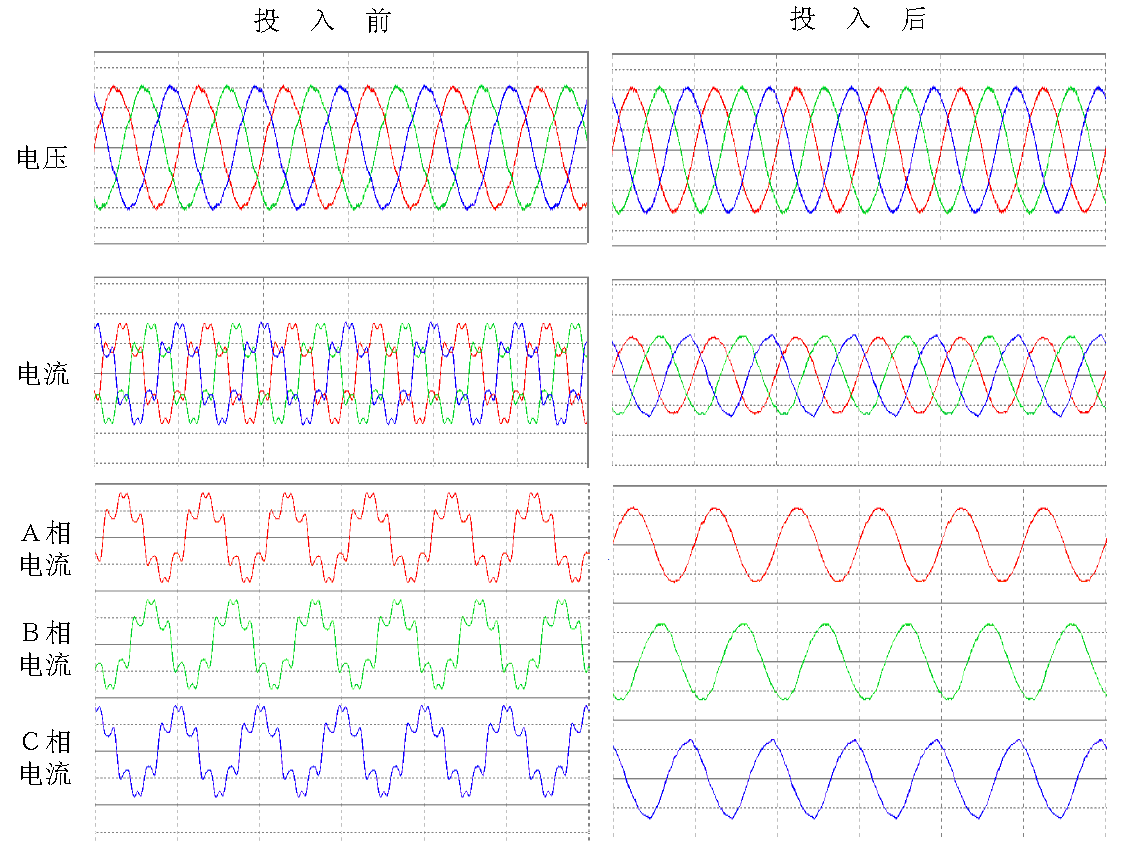

APF3濾波效果

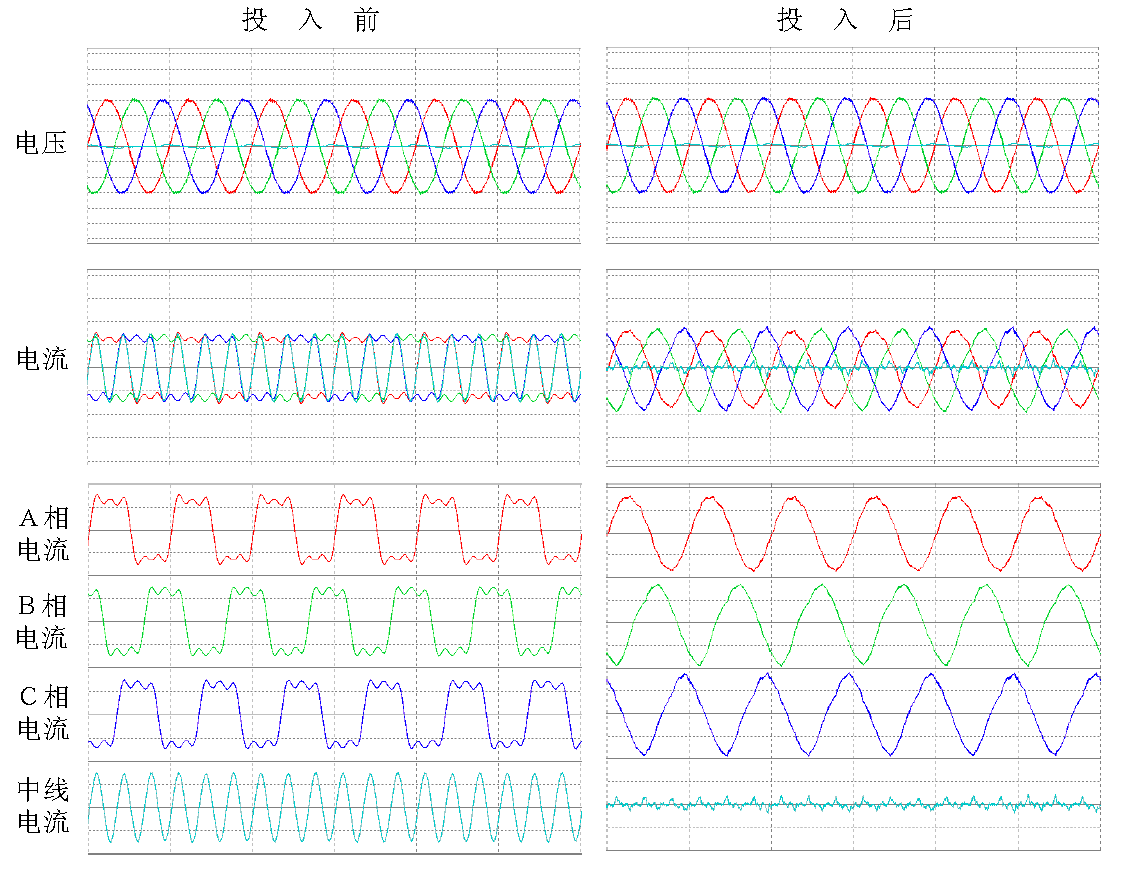

APF4濾波效果
韓國pqtech負責人與我公司負責人合影
關鍵字：APF 低壓 有源逆變 有源濾波 三相三線 三相四線 補償 IGBT
|
|
