HPJK-L型補償監控保護裝置

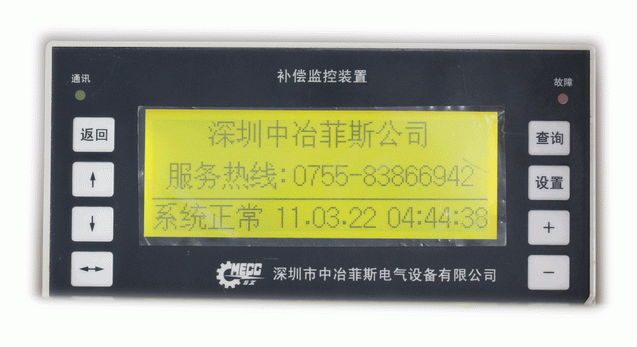

概述 中冶菲斯自行研發的HPJK-L型補償監控保護裝置，采用先進的32位ARM嵌入式處理器并配有人機界面。為了滿足用戶多方面的需求，該補償監控保護裝置帶有多種選型方案可供用戶選擇。 該裝置適用于各種場合的無功功率補償裝置中的電容器保護。 裝置功能 顯示和監控功能 該裝置可實時監測電容器支路的電流信號、開口三角零序電壓信號、NCS（中性點不平衡）接點信號或限流式熔斷器熔斷接點信號，并在人機界面上可實時調看這些參數值。同時用戶可在人機界面上設定故障的報警值和延時值。 其中可選配的電容器體表溫度檢測采用了先進的數字式溫度傳感器，可以直接與微處理器接口，故省去了信號處理和A/D轉換環節，使得溫度監測的精度更高，并可以無限并聯擴展。 各電容支路的保護功能 該監控保護裝置的各種型號配備以下針對各支路補償電容器的保護功能（不同型號提供不同功能）： a、可提供開口三角零序過電壓保護，故障時跳脫該路電容器或向后臺報警；（型號 11, L） b、可提供電容器相電流的過電流保護，故障時跳脫該路電容器或向后臺報警；（型號 11, 22, 21, L） c、可提供電容器NCS（中性點電流不平衡）接點或高壓限流式熔斷器熔斷接點的開關量輸入保護，故障時跳脫該路電容器或向后臺報警；（型號 32, L） d、可選配各支路電容器的體表溫度檢測，故障時發出超溫報警，不跳脫電容器；（所有型號） 故該監控保護裝置對電容器支路施以全方位的保護。其提供兩類無源接點輸出，其中一類接點作為該支路跳脫開關的連鎖接點，另一類接點可送至后臺作為報警信號，以便鎖定故障的電容器支路。 故障報警功能 該裝置的人機界面上可記錄多達80條的故障歷史，記錄包括：故障內容和發生、清除時間，方便用戶查看分析。當出現故障時，該人機界面會蜂鳴報警并切除且封鎖該路電容器，直至人為清除故障后，選擇“故障復位”才允許再投入。 通訊功能 該裝置提供RS485通訊口與后臺通訊，不僅可以上傳當前故障，上述量化的電壓電流信號都可以傳遞給后臺。實現了“遙信”和“遙測”功能。其通訊規約由我公司提供。 可選型號

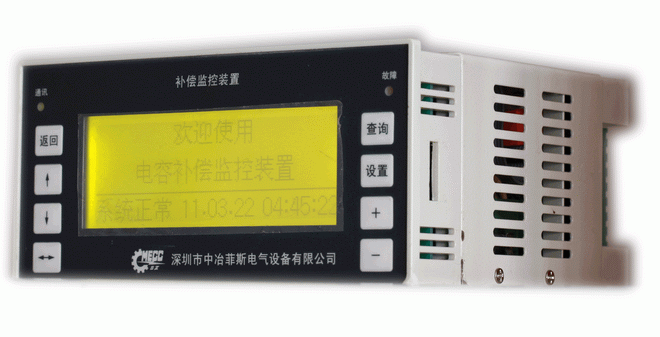

外形尺寸(高×寬×深)： 80mm × 160mm × 140mm 開孔尺寸(高×寬)： 74mm × 156mm 型號介紹 11型號 適合于高壓無功補償裝置中采用單相電容器單星形接線的場合。 該型號裝置取樣每支路電容的放電線圈或電壓互感器的二次側保護繞組組成的開口三角零序電壓信號。開口三角零序電壓信號的值的大小體現了電容器的三相不平衡度；并將電容器兩相的電流互感器經過反并聯取出等效為1.73倍的單相電流值。 設有針對4路電容器的開口三角零序電壓保護和過電流保護。 22型號 適合于低壓無功補償裝置采用三相電容器場合。 該型號裝置取樣每支路電容的兩相電流信號。 設有針對4路電容器的過電流保護。 21型號 適合于低壓無功濾波補償裝置中采用三相電容器的濾波支路場合。 該型號裝置取樣每支路電容的三相電流信號。 設有針對2路電容器的過電流保護。 32型號 適合于無功補償裝置采用6kV及以下帶有NCS輸出接點的三相電容器的場合。NCS輸出接點為電容器內部的中性點不平衡接點，當該接點閉合時，表示該支路電容器發生了較大的三相不平衡現象。 該型號裝置取樣每支路電容的NCS接點信號。 設有針對4路電容器的NCS接點保護。 L型號 適合于高壓無功就地補償裝置中的補償電容與電動機同步投切或由接觸器投切的場合。 該型號裝置取樣單個支路電容的開口三角零序電壓信號，三相電流信號，NCS接點信號和限流式熔斷器的熔斷接點信號。 設有針對1路電容器的開口三角零序電壓保護和過電流保護。 關鍵字：HPLC LFPC 高壓 無功功率 補償 監控 保護
|
||||||||||||||||||||||||||||||||||||||
|
