直流不停電電源方案介紹

概述

MK-80系列高頻開關直流電源是智能化、模塊化的新一代高頻開關直流電源，是我公司在多年開發生產直流電源經驗的基礎上，結合最新技術、精心開發的新產品。該產品適應于中小發電廠、變電站、企業變電所作為高壓斷路器的分、合閘直流操作電源，以及作為繼電保護，控制信號和事故照明的不停電直流電源使用。

本公司提供的直流電源產品有標準配置可滿足用戶的一般要求，而可選配置可滿足用戶的特殊要求。

MK-80系列高頻開關直流電源的基本配置由充電模塊和監控模塊組成；

充電模塊：

MOS系列充電模塊：

采用先進的MOS軟開關技術，在效率和可靠性上均優于傳統的充電模塊。

充電模塊具有體積小，開關頻率高，輸入功率因素高等特點，同時配備高可靠性的并聯均流輸出功能和多種自動保護的功能。該充電模塊通過監控模塊對控制母線電流采樣的電流值來補償電池的充電電流給定值，以確保恒流充電。

模塊可帶電接入或退出，方便使用和維護。

充電模塊提供以下功能

a、輸入過、欠壓保護功能

b、輸出過壓保護、欠壓告警功能

c、缺相保護功能

d、模塊溫度過高保護功能

e、整流側過流保護功能

f、顯示功能

IGBT系列充電模塊：

充電模塊采用了大容量IGBT功率器件和先進的PWM脈寬調制技術，具有大功率輸出的特點。單個IGBT充電模塊可以提供高達40A的輸出電流，并支持多機并聯。

晶閘管系列充電模塊：

對于大型電廠中需要使用大容量的電池及充電裝置，則需要選擇晶閘管系列大功率的充電模塊。

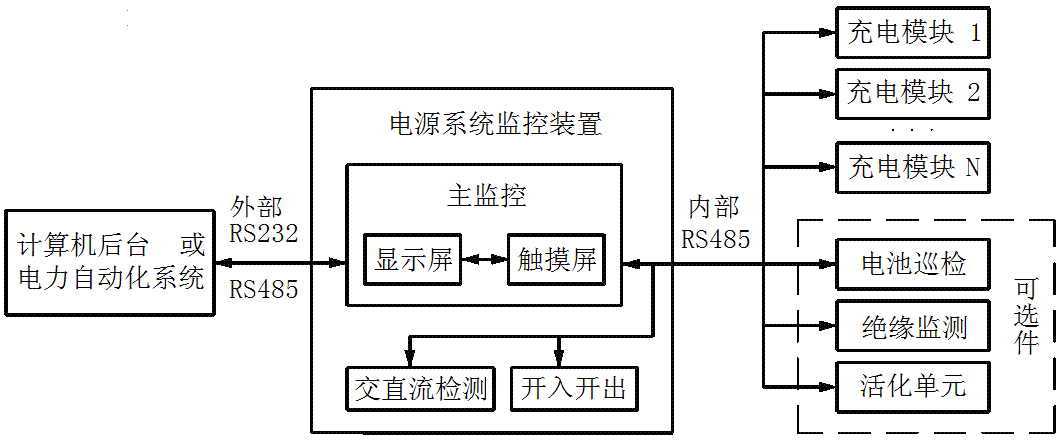

監控模塊：

監控模塊采用液晶觸摸顯示屏和中文界面（或英文界面），集觸摸屏主監控、交直流檢測、開關量輸入輸出、電池管理、降壓硅鏈調節控制母線電壓、母線絕緣監察以及閃光繼電器等功能為一體，可滿足高檔監控系統的基本要求。

配有RS485或RS232接口供外部通訊，并配有多種行業標準通訊規約，實現“四遙功能”，適合大多數變電站無人值守的要求。

監控模塊設有可更改的密碼，非授權人員只能做查詢操作，確保系統安全。

監控模塊具有360條故障記憶，以便用戶查閱管理。

監控模塊的所有設置和故障記錄都為掉電保持。

監控模塊提供以下功能：

a、監測功能

b、電池管理功能

c、控制功能

d、調節功能

e、告警功能

f、絕緣監察繼電器功能

g、閃光繼電器功能

可選配置

MK-80系列高頻開關直流電源除上述標準配置外，還可根據用戶要求配置絕緣監測單元、電池巡檢單元或電池活化單元：

絕緣監測單元

絕緣監測單元可提供每條饋出直流支路對地絕緣的巡檢功能。

電池巡檢單元

電池巡檢單元安裝在電池柜中，可對單節電池電壓進行巡檢，并巡檢電池柜環境溫度和單節電池表體溫度，即時發現落后電池。

電池活化單元

電池活化單元可對蓄電池組進行活化，該單元以恒流方式將電池電能反饋電網，進行電池的充放電核容。

配置型號

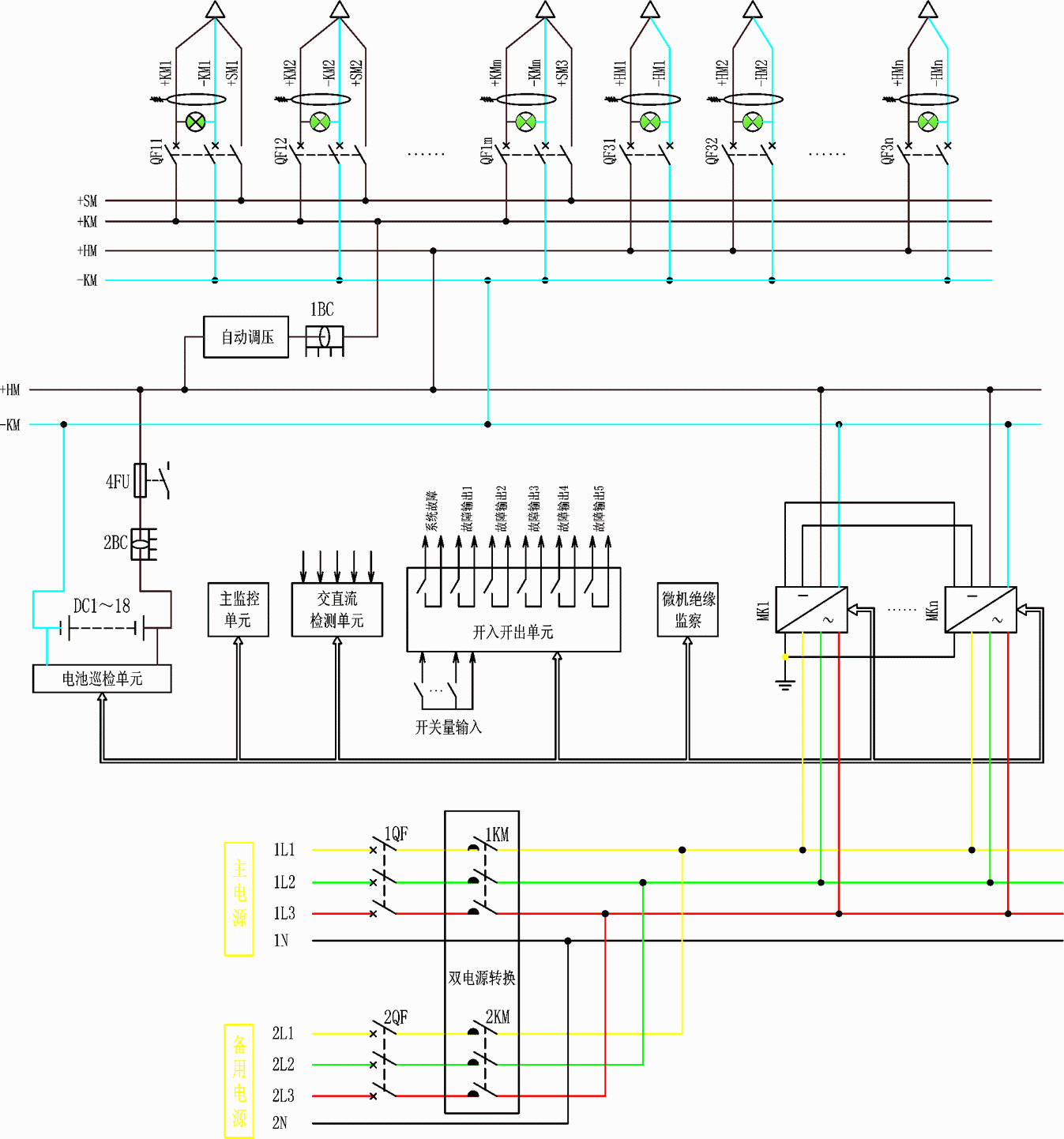

MK-80A型：

單電池組，單組充電模塊，單監控模塊，饋出合閘母線及控制母線。

本型號可滿足一般廠礦變電所中使用電磁分、合閘機構的斷路器的情況。

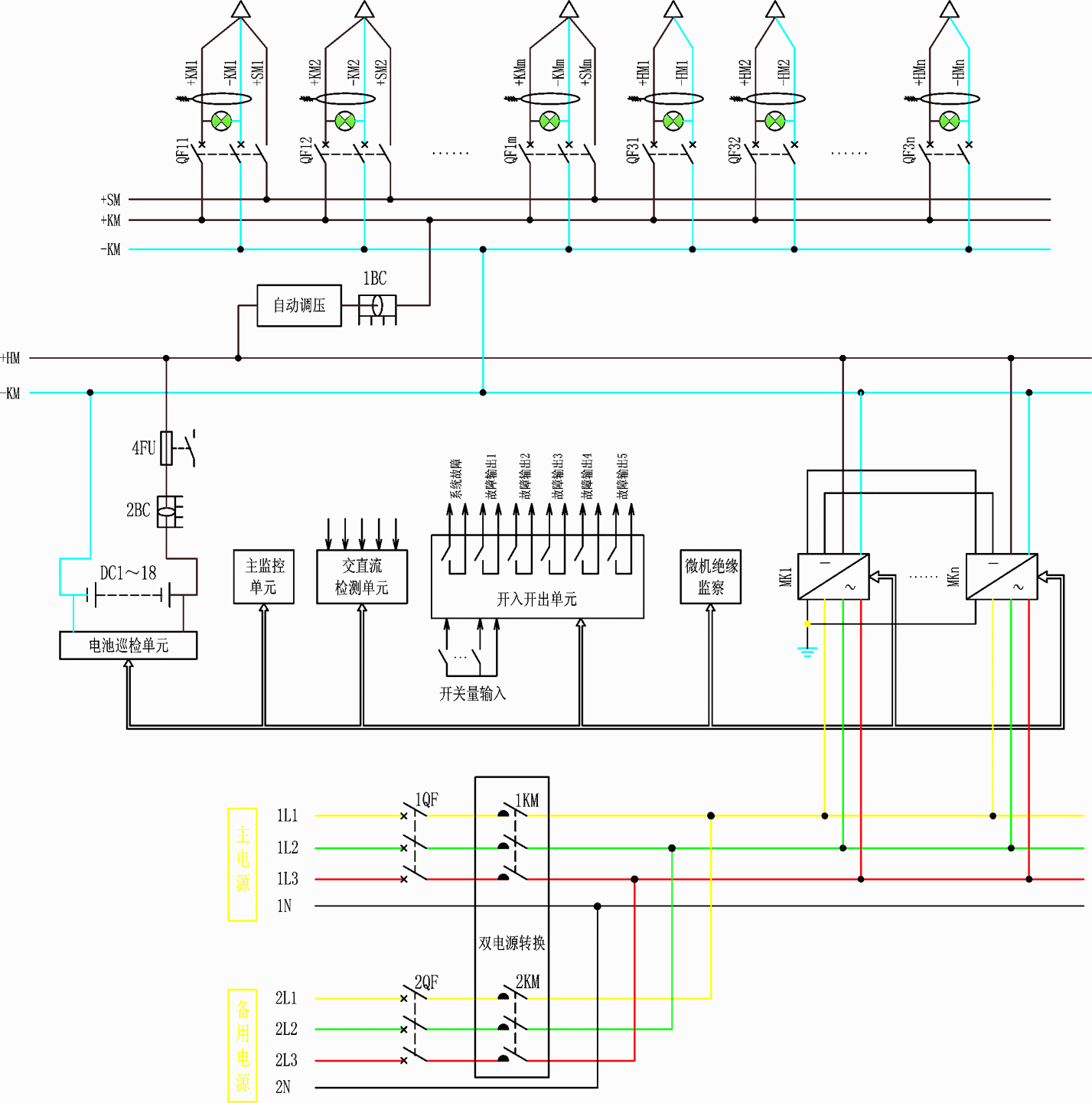

MK-80B型：

單電池組，單組充電模塊，單監控模塊，僅饋出控制母線。

本型號最為常見，可滿足一般廠礦變電所中只使用彈簧儲能合閘機構的斷路器的情況。

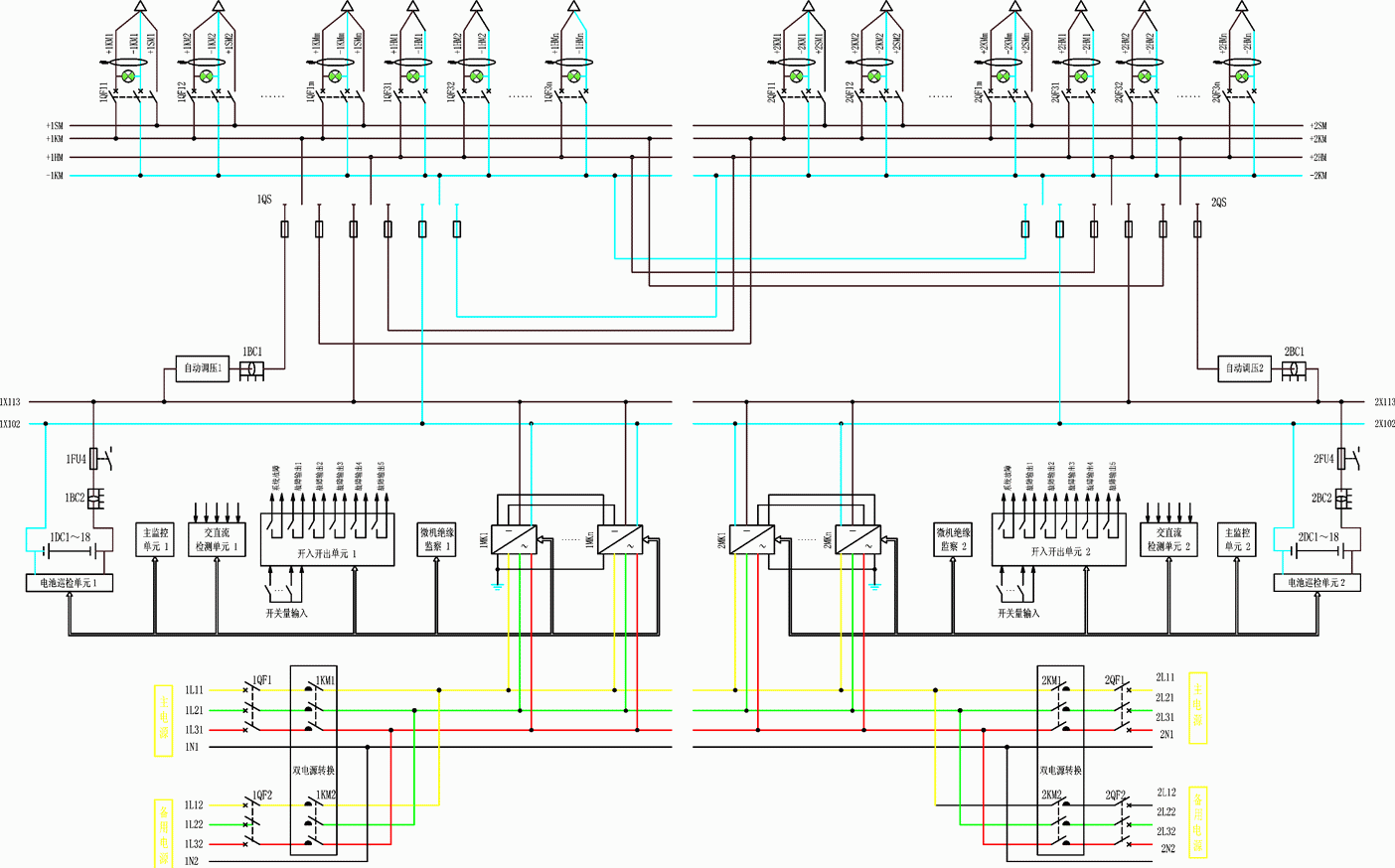

MK-80C型：

雙電池組，雙組充電模塊，雙監控模塊，饋出合閘母線及控制母線。

本型號適用于電力系統較大型變電站和發電廠等較重要場合中使用電磁分、合閘機構的斷路器的情況。

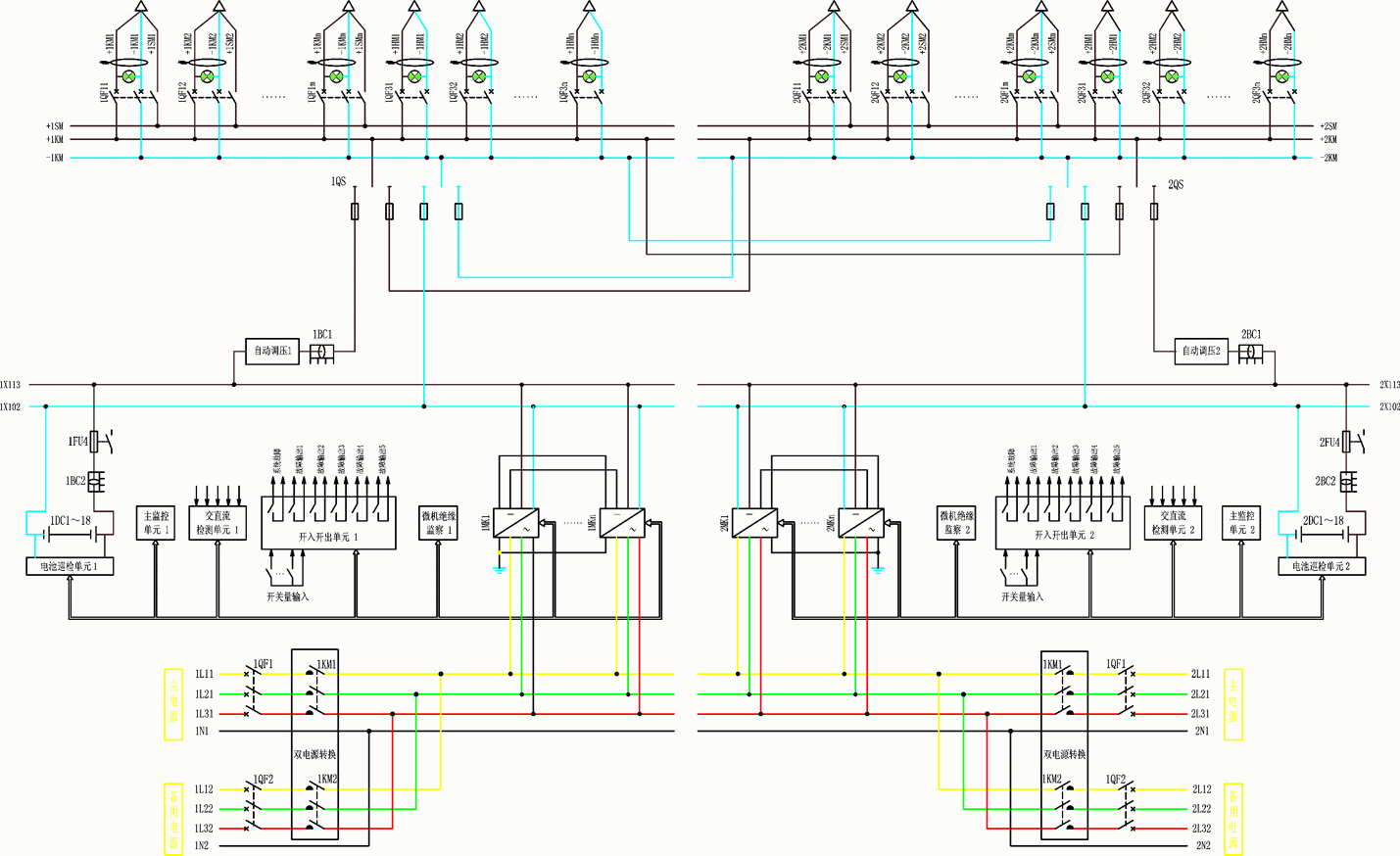

MK-80D型：

雙電池組，雙組充電模塊，雙監控模塊，僅饋出控制母線。

本型號適用于電力系統較大型變電站和發電廠等較重要場合中只使用彈簧儲能分、合閘機構的斷路器的情況。
